Vision Pro介紹

蘋果在2024年又推出了一款里程碑意義的偉大產品Vision Pro。戴上Vision Pro后面前就會出現應用程序的圖標網格，這是蘋果全新開發的Vision os系統，叫做空間操作系統。

當人眼看一下某一個程序，該圖標就會凸起，然后碰一下手指可以打開這個程序，通過滑動手指來滾動頁面環境的亮度會在打開照片以后慢慢變暗，捏住手指并拖動即可放大窗口。兩只手向外張開就能局部放大，雙手收攏就能縮小照片。

想要移動屏幕就將目光看向下方的窗口欄，當白色長條亮起時，將手指捏住不放，然后移動手勢，整個屏幕就跟著移動。如果是全趕緊照片那么點開全景圖標照片會進入超廣角模式，你會被一張真人大小的全景圖包圍在中間。

在進入某個程序以后，捏住手指可以打開窗口，捏住右下角，并朝一個方向拖動，可以把屏幕放大到你想要的大小，可以再打開程序以后，把它放在任何位置，縮放的手勢適用于任何窗口，能夠同時進行多個窗口的操作……

消費光子時代-Vision Pro為例的光輻射安全考量(圖1)

消費光子時代-Vision Pro為例的光輻射安全考量(圖2)

Vision Pro 3D攝像機的核心工作原理是基于雙鏡頭立體視覺技術和實時3D成像技術。具體來說：

雙鏡頭立體視覺：Vision Pro的兩個相機同時捕捉左眼和右眼的圖像，通過分析兩幅圖像之間的視差來計算深度信息，從而構建出三維圖像。

實時3D成像：相機捕捉到的圖像經過控制器進行處理和計算，實時生成具有高質量和高精確度的3D立體影像。

此外，Vision Pro還具備以下特點：

視覺追蹤：內置的攝像頭和傳感器能夠追蹤用戶的眼球、手部和頭部的運動，用于計算視線方向和手勢。

顯示技術：高清顯示屏根據用戶的視線和頭部移動調整顯示內容，實現虛擬世界與現實世界的無縫融合。計算和渲染：內置強大計算和渲染能力，實時計算和渲染復雜3D場景和物體。

Vision Pro光學結構系統

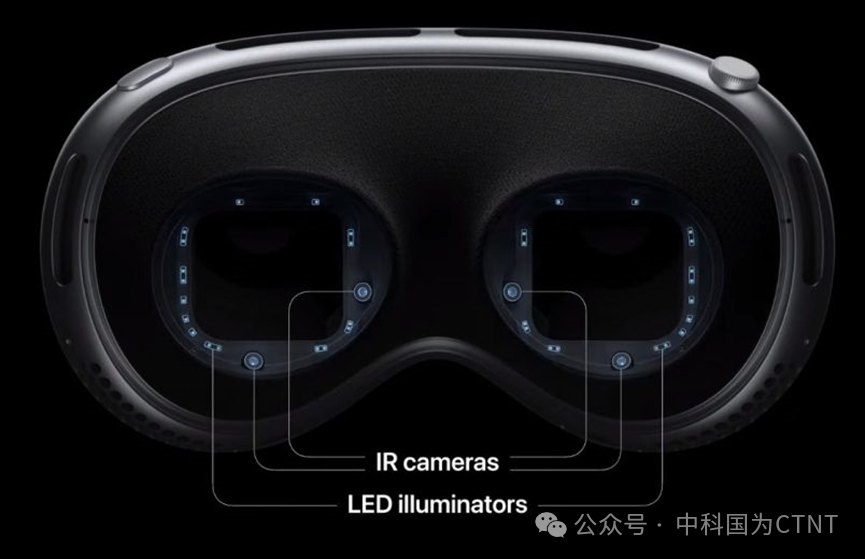

主機的背面，一側里面有4個攝像頭和兩組LED照明器，他們負責跟蹤眼球的運動。

消費光子時代-Vision Pro為例的光輻射安全考量(圖3)

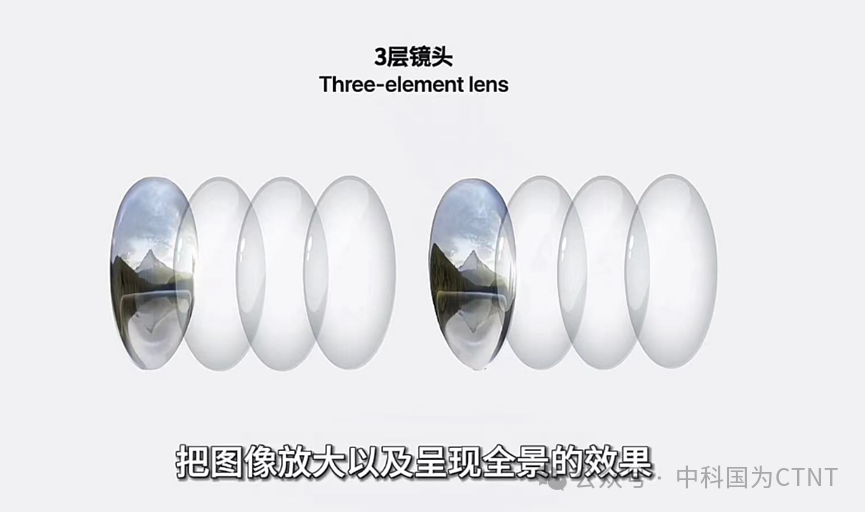

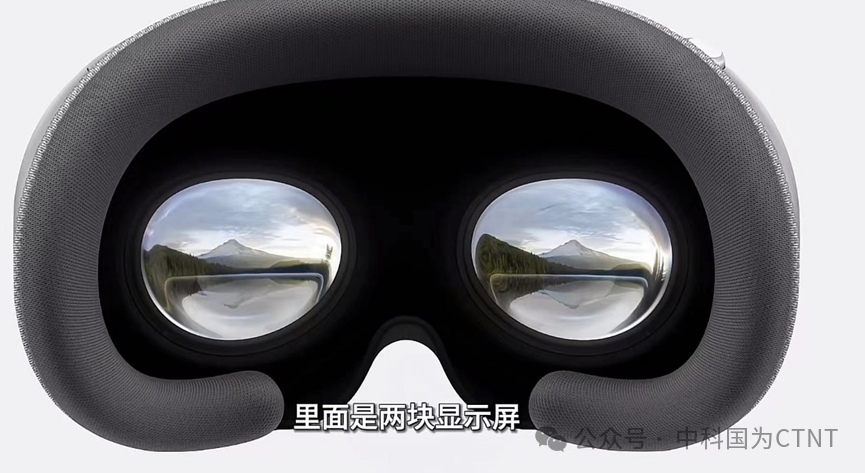

里面是兩塊顯示屏，分別是1.4英寸大小，1150萬像素，由于的眼睛可以接收極高的分辨率，因此apple vision pro用的是高分辨率OLED顯示模塊，每個像素非常小，一共有2300萬個像素，分別封裝在兩個郵票大小的面板中，這相當于為每只眼睛配備了一臺4K電視，每個顯示屏的前面有三層鏡頭把頭像放大以及呈現全景的效果，就是他們的功勞。

消費光子時代-Vision Pro為例的光輻射安全考量(圖4)

消費光子時代-Vision Pro為例的光輻射安全考量(圖5)

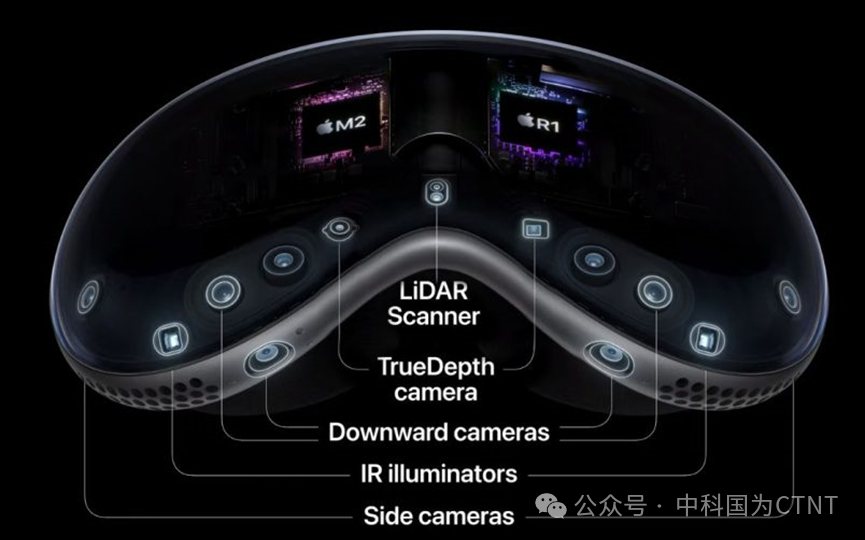

正面有2個主攝像頭，4個向下攝像頭，兩個紅外照明器，兩個側攝像頭，中間是一個激光雷達掃描儀和一個用于跟蹤手勢的原深感攝像頭。它能在不到12毫秒的時間將圖像顯示出來。

消費光子時代-Vision Pro為例的光輻射安全考量(圖6)

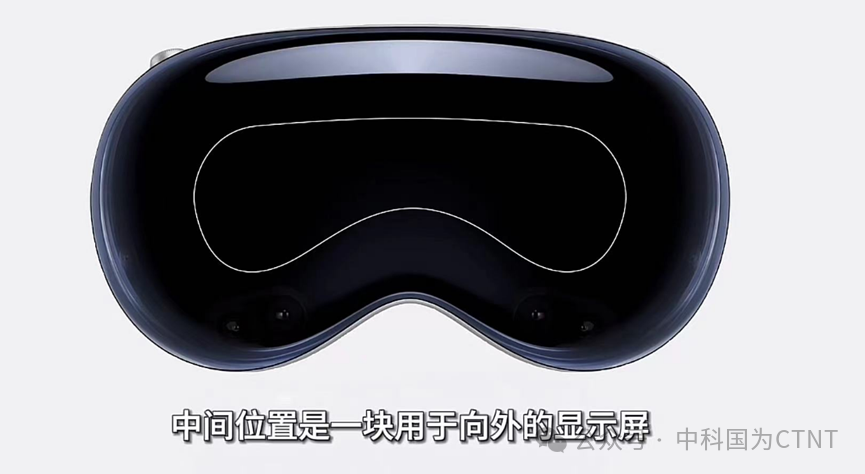

中間位置是一塊用于向外的顯示屏，從外面看到的眼睛是攝像頭構建出來的圖像，并不是透明的，與別人交流時不需要摘掉vision pro你能看到別人，別人也能看到你。系統通過前置攝像頭能夠?qū)W是你的臉部表情，這樣在你遮住眼睛時，別人依然能看到你的表情。當你跟別人視頻聊天時，對方看到的就是這套模擬出來的動作。

消費光子時代-Vision Pro為例的光輻射安全考量(圖7)

光輻射安全思考

1，輻射概況

按照前述的Vision Pro的工作原理和光學結構系統，可以將產品分為對面使用者眼部的內部輻射面，和其他人員接觸的外部輻射面?？赡艽嬖诘墓廨椛淙缦拢?/span>

輻射面	組件	激光輻射	非相干輻射	備注
內部輻射面	LED照明模組（注1）		√	需考慮混合發射情況的光輻射疊加效應
內部輻射面	2個Mirco OLED顯示屏（注2）		√	需考慮混合發射情況的光輻射疊加效應
外部輻射面	2個紅外激光器	√		需考慮混合發射情況的光輻射疊加效應
	1 個dToF LiDAR激光雷達	√
	1個結構光相機	√
	1個外部顯示屏		√
注1：LED照明模組作用為，由LED和紅外攝像頭組成的眼動追蹤系統，可以將不可見光圖案投射到每只眼睛上，能夠判斷用戶當前注視的位置。這使得用戶無需使用手柄控制，只需通過注視來瀏覽應用圖標，輕點選擇，輕掃滾動，或者發出語音指令即可操控。目前尚不明確投射光線為激光還是非相干光，考慮人眼耐受性，本文以非相干光為預測，實際以產品為準。注2：內部輻射分左右眼，分開考量輻射危害。注3：上述輻射類型以經驗預計的光類型為激光或非相干光進行預估的，實際類型以產品為準。

2，需考慮的光輻射安全標準

如果按照傳統的從光學生物安全的標準化出發，常見的光輻射安全標準，至少需考量激光輻射安全標準IEC 60825-1《激光產品的安全第1 部分：設備分類、要求》、非相干光輻射安全標準IEC 62471《燈和燈系統的光生物安全》。對應國內標準為GB 7247.1和GB/T 20145

3，新消費時代的更多光學生物輻射安全的思考

基于新型消費光子產品的實際光輻射場景，可能僅用上述標準用傳統的分立評估方法已經無法客觀評價光輻射安全性，應至少增加考量如下幾方面的影響。

3.1 將光線投射到人眼上，再通過攝像機捕捉人眼轉動作為控制手段，確為較先進的傳感技術。但人眼被光線長期照射的用途常出現在醫療器械的治療用途，醫療器械有較為嚴格的安全有效的臨床控制。消費用途監管嚴格程度和醫療用途不同，但至少在輻射評估過程中應加入考量：ISO 15004-2《眼科儀器.基本要求和試驗方法.光危害防護》

3.2 可穿戴設備的光輻射安全建議增加考量：ANSI Z136.1《American National Standard for Safe Use of Lasers 》中頭部和眼部約束光輻射系統要求，考量輻射能量累積性危害、GB/T 41265 《可穿戴設備的光輻射安全要求》。

3.3 不管是內部輻射面還是外部輻射面均承受不止來源于一個光源的光輻射照射，光輻射考量過程中應考量疊加效應，包括同類型光源疊加、不同類型光源疊加對人眼光學成像系統的潛在光生物危害。

寫在最后

本文旨在以光輻射安全測量標準化工作者的立場，闡述新型消費光子產品的光輻射安全評估觀點，不代表對產品質量好壞的評價。同時也呼吁在消費光子科技發展的過程中，同樣重視人因影響、生命科學?？萍家匀藶楸?。
